Yasee 调试工具 使用说明 (Apk)
图鉴
在以下内容中; 对于高频出现的名称,统一做如下解释:
- 主机 可单独使用的设备
- D系列设备
- E系列设备(生态产品)
- M系列设备
- 外挂 必须配合主机使用的设备
- T系列设备
- App Yasee 官方提供的 App (百合医)
总览功能说明
蓝牙
- 扫描&连接 Yasee 支持的设备列表 (自研、生态合作产品)
- 查看 产品所支持的检测项列表 & 以及 每个检测项的交互指令
- 查看 App 与 主机间的 通信
- 原始通信数据 (hex)
- 可视化数据
- 流程阶段信息
- 详细错误信息
- 详细的检测信息
- 等等
串口
- 查看 产品所支持的检测项列表 & 以及 每个检测项的交互指令
- 查看 App 与 主机间的 通信
- 原始通信数据 (hex)
- 可视化数据
- 流程阶段信息
- 详细错误信息
- 详细的检测信息
- 等等
WI-FI (暂不支持)
前置准备
warning
! 调试工具 程序 不会像 完整的App具备完整的健壮性支持; 运行前 需要人为确保各个权限、蓝牙状态等处理活跃 !
- 开启蓝牙权限
- 打开蓝牙
- 打开位置权限(部分设备需要)
- 打开文件权限(部分设备需要)
功能演示

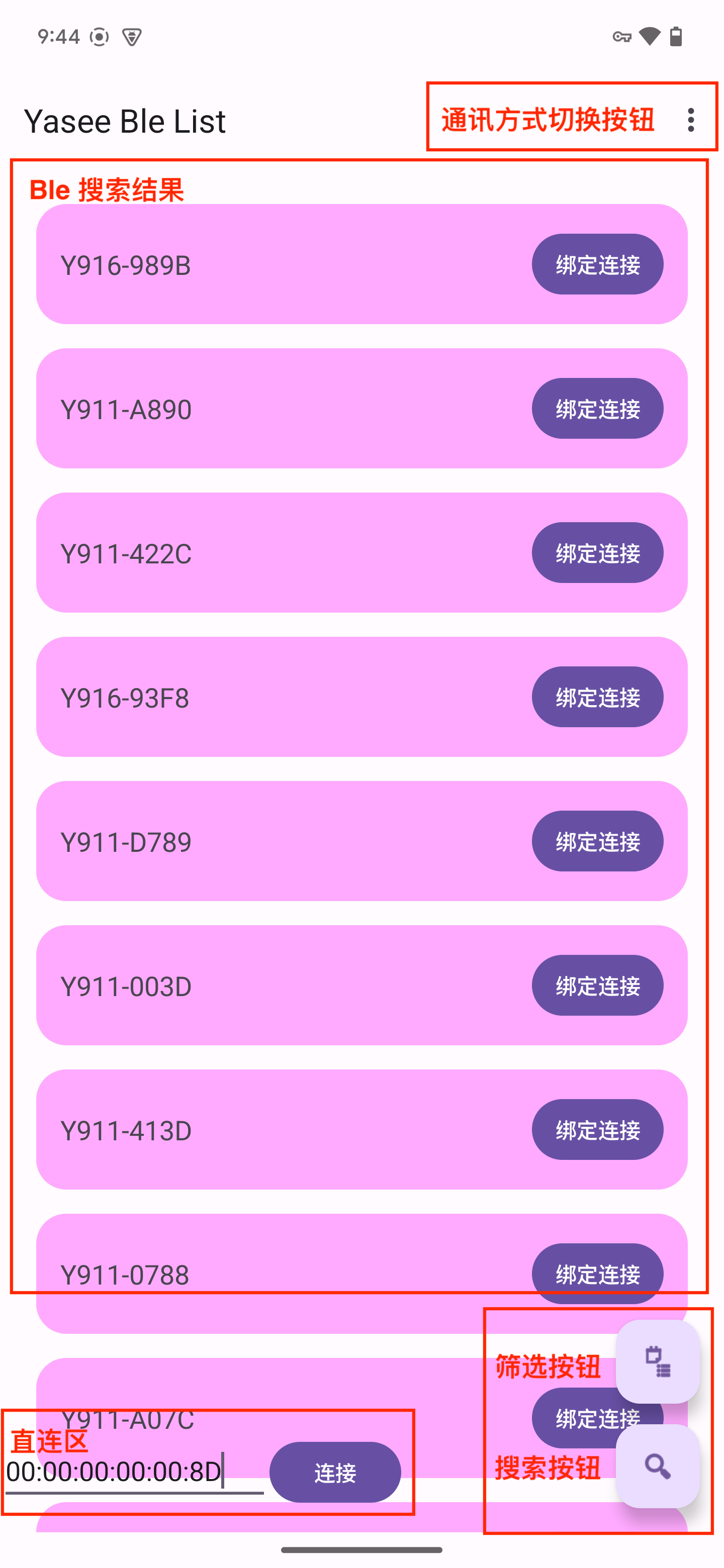

蓝牙展示说明
1. 通讯方式切换按钮 - 可以切换通讯方式
2. Ble 搜索结果 - 可以展示蓝牙搜索结果; 点击绑定连接 可以连接设备
3. 直连区 - 可以根据具体的MAC 地址连接设备
4. 筛选按钮 - 可以筛选当前已搜索到设备的 厂商设备
5. 搜索按钮 - 搜索所有Yasee支持的设备

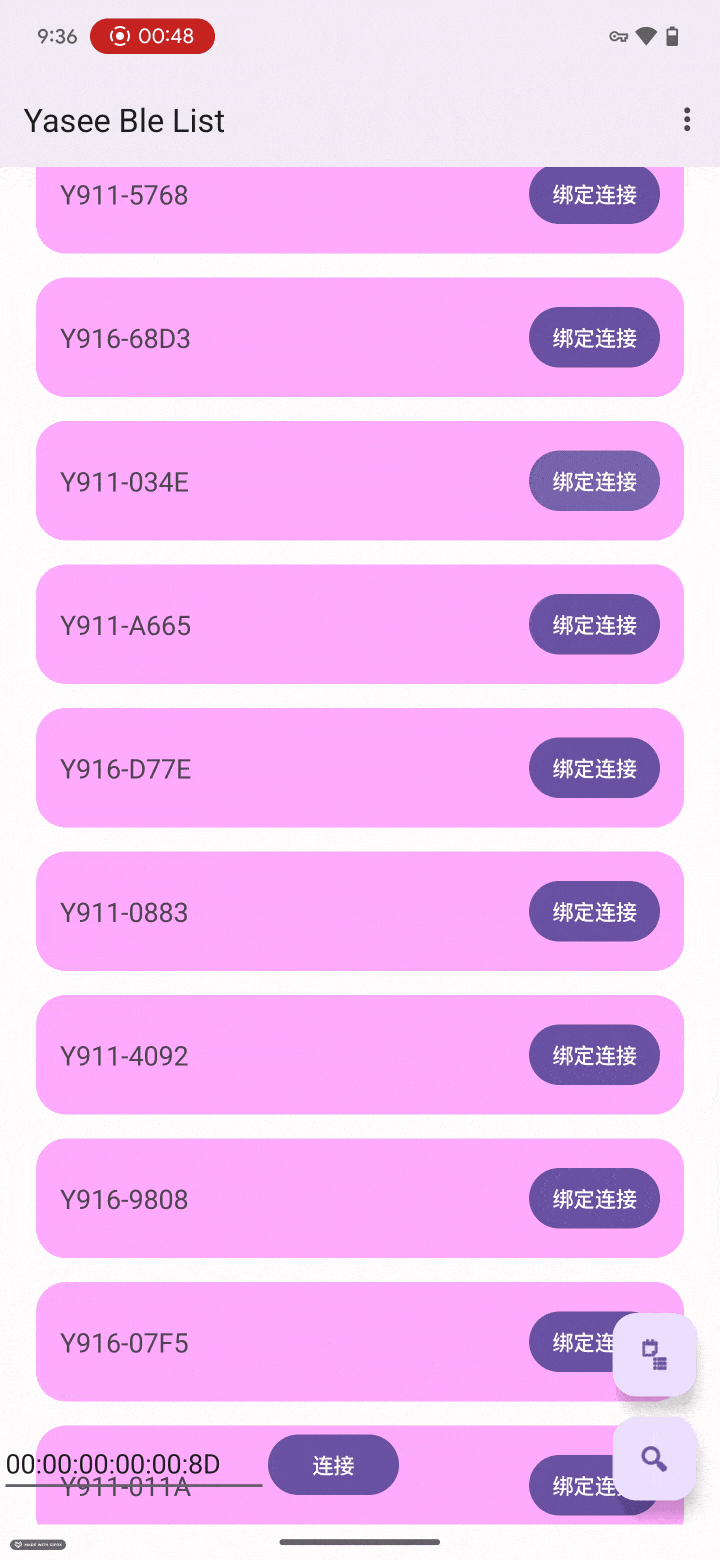

已连接设备页面 & 检测项 & 可交互指令
1. 点击设备进行连接; 连接成功进入 设备详情页
2. 详情页下部分是展示 检测项支持列表; 点击可以查看 检测项的交互指令
3. 点击检测项 可以查看 检测项的交互指令列表
4. 点击交互指令 可以查看 交互指令的交互数据
5. 交互数据 可以帮助 相关人员 排查问题、分析流程

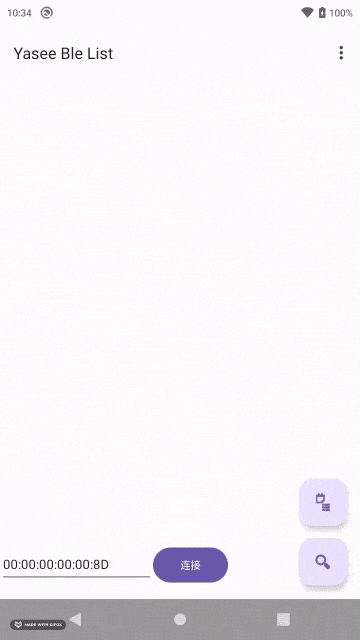

串口
目前的串口支持的设备仅限 M10; 检测项 支持 血糖、尿酸、血酮 等
1. 点击串口类型按钮 - 进入串口详情页面
2. 详情页下 部分是展示 检测项支持列表; 点击可以查看 检测项的交互指令
3. 点击检测项 可以查看 检测项的交互指令列表
4. 点击交互指令 可以查看 交互指令的交互数据
5. 交互数据 可以帮助 相关人员 排查问题、分析流程
通用功能

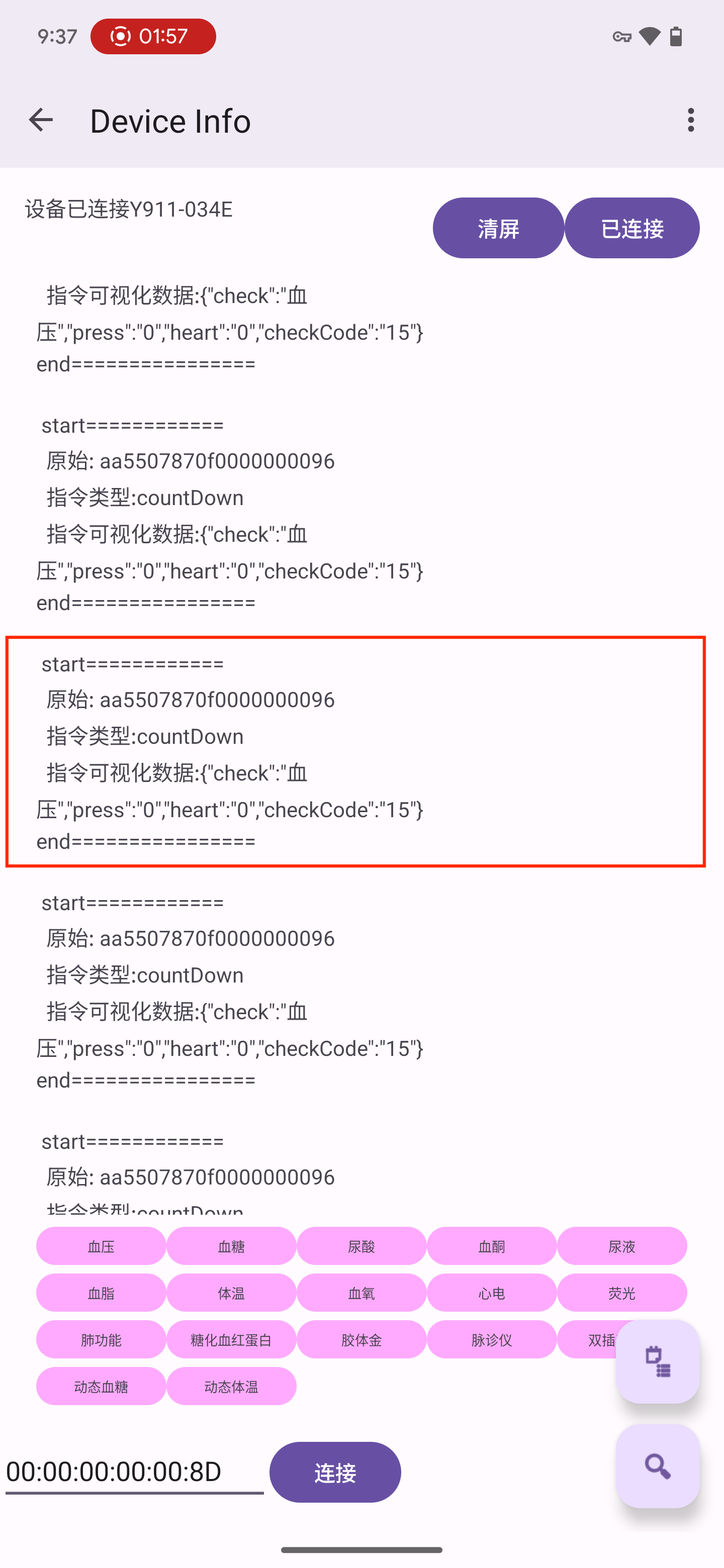

交互数据查看
1. 交互数据 可以帮助 相关人员 排查问题、分析流程
2. 一条完整的指令都会包含 开始标志 和 结束的标志
3. 交互数据包含 利于硬件&嵌入式开发人员查看的原始帧数据(hex)
4. 也包含 利于测试人员、非技术相关人员查看的 可视化数据(便于理解)
5. 对应内容含义:
start-检测流程开始;
end-检测流程结束;
countDown-等待过程(加压、倒计时、实时过程等);
result-检测结果;
error-错误信息;
message-提示信息;
battery-电量信息;
pwd-密码信息;
